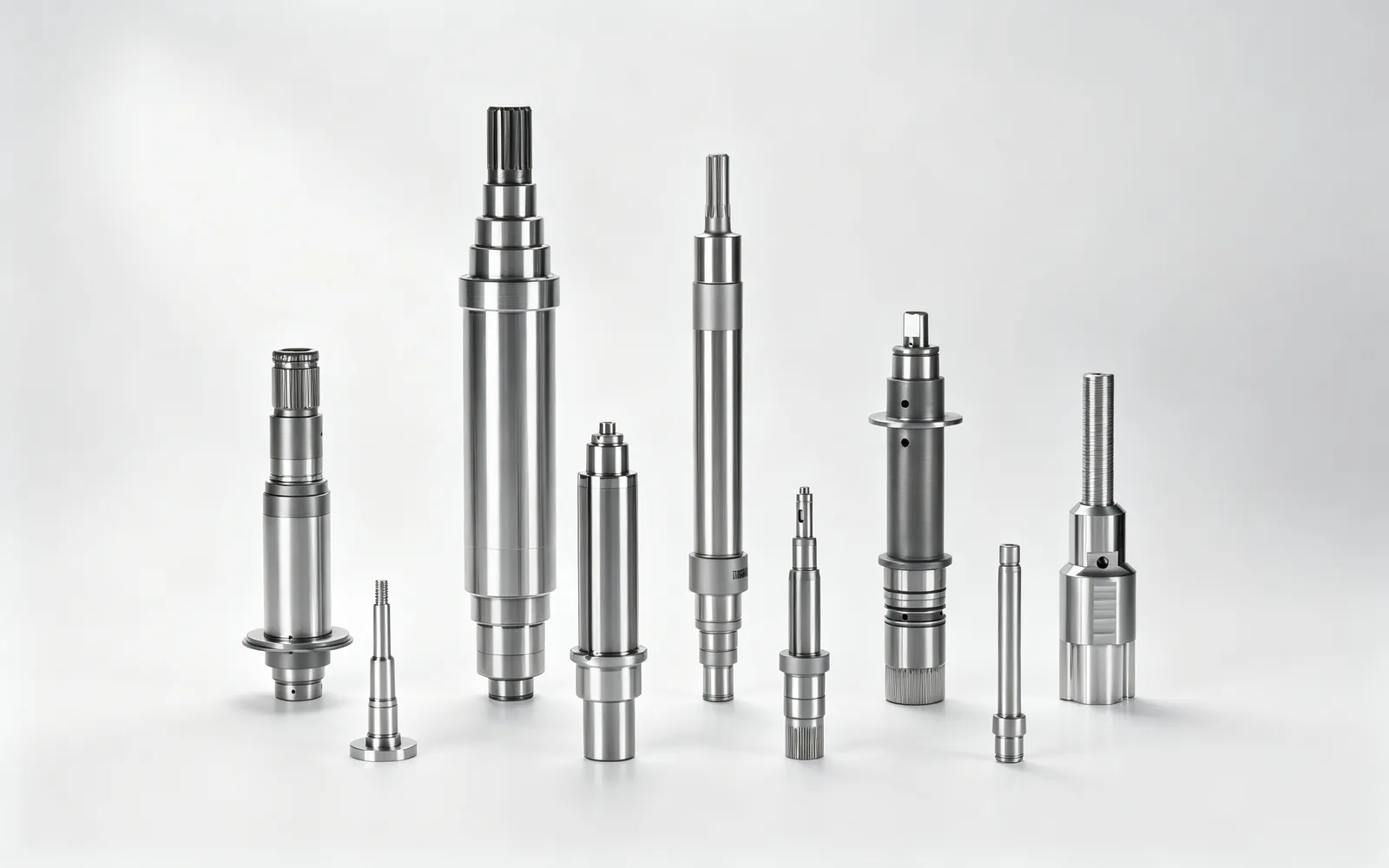

轴类零件
传动轴、电机轴、伺服轴、主轴、凸轮轴
- 材料 45#钢、40Cr、不锈钢304、铝合金6061
- 工艺 数控车削、外圆磨削、热处理
- 精度 ±0.01mm
- 交期 15-25天
产品详情
轴类零件是机械传动的核心部件，广泛应用于电机、减速机、工程机械等领域。我们擅长加工花键轴、齿轮轴、多台阶复合轴等复杂结构，可实现花键滚铣、斜齿轮滚齿、内孔珩磨、外圆磨削及车铣复合一次装夹成型，同轴度 ≤0.01mm、齿面粗糙度 Ra0.4，满足高精度传动场景的严苛要求。
应用场景
- 电机主轴
- 减速机传动轴
- 工程机械驱动轴
- 农业机械动力输出轴
典型尺寸范围
- 最小
- Φ3mm
- 最大
- Φ300mm
- 其他
- ≤2000mm
常用材料对照
| 材料牌号 / Material Grade | 国际对照 / International Standard | 典型应用 / Typical Application |
|---|---|---|
| 45#钢 | AISI 1045 | 通用传动轴、电机轴 |
| 40Cr | AISI 5140 | 高强度传动轴 |
| 不锈钢304 | AISI 304 | 食品、医疗、化工 |
| 铝合金6061 | AA 6061-T6 | 轻量化传动 |
工艺能力
- 数控车削（精度 ±0.02mm）
- 外圆磨削（精度 ±0.005mm）
- 花键滚铣 / 拉削
- 斜齿轮滚齿（齿面 Ra0.4）
- 车铣复合一次装夹
- 感应淬火 + 回火
- 动平衡测试（G2.5）
轴类零件 实物细节
加工实物与典型工艺特征（4 张）
01
02
03
04 常见问题
轴类零件的最小起订量是多少？
样品单支持1件起，批量订单通常从50件起。对于小批量打样，我们会在3-5个工作日内交付。
能否加工带键槽、花键、螺纹的复合轴？
可以。我们配备数控车削+铣削复合设备，可在一次装夹中完成键槽、端面孔、内螺纹等特征。
动平衡测试的等级是多少？
对于高速旋转轴（>3000rpm），我们可以做到 G2.5 等级（ISO 1940-1），并提供完整的平衡测试报告。
热处理硬度范围？
常规感应淬火 HRC 45-55，调质处理 HB 220-280。具体硬度根据使用工况推荐。
详细内容
轴类零件
轴类零件是机械传动的核心部件，广泛应用于电机、减速机、工程机械等领域。
核心工艺特点

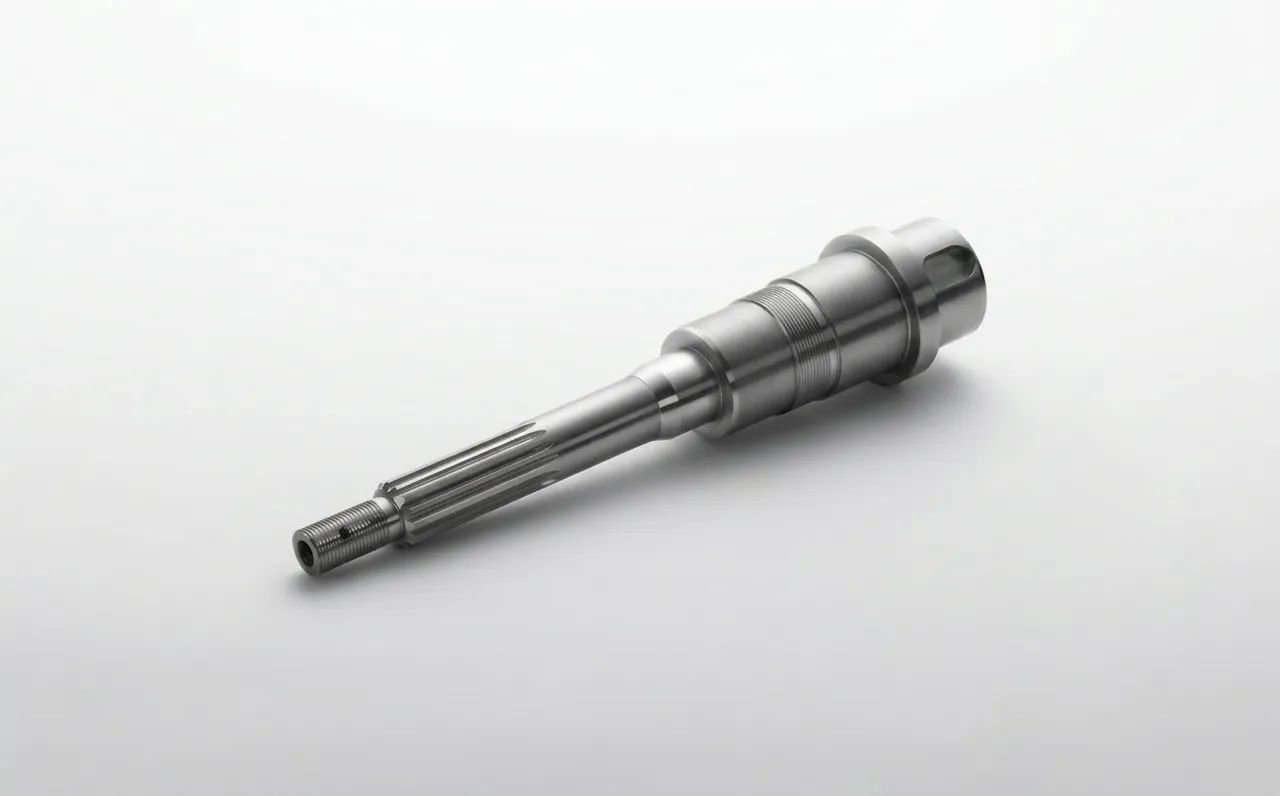

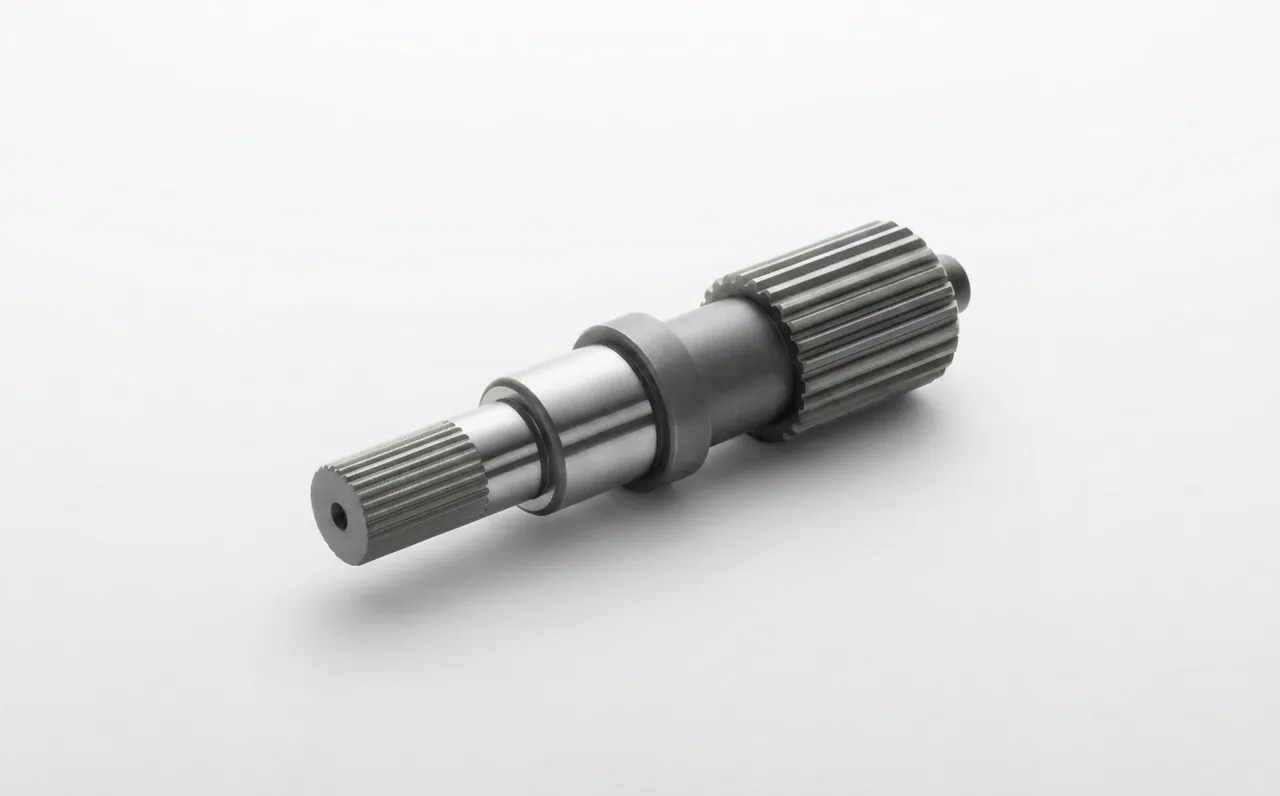

- 花键滚铣 / 拉削：两端花键一次装夹成型，齿根圆角 CNC 同步精铣，齿距累积误差 ≤0.015mm，适合花键轴、输出轴批量制造。

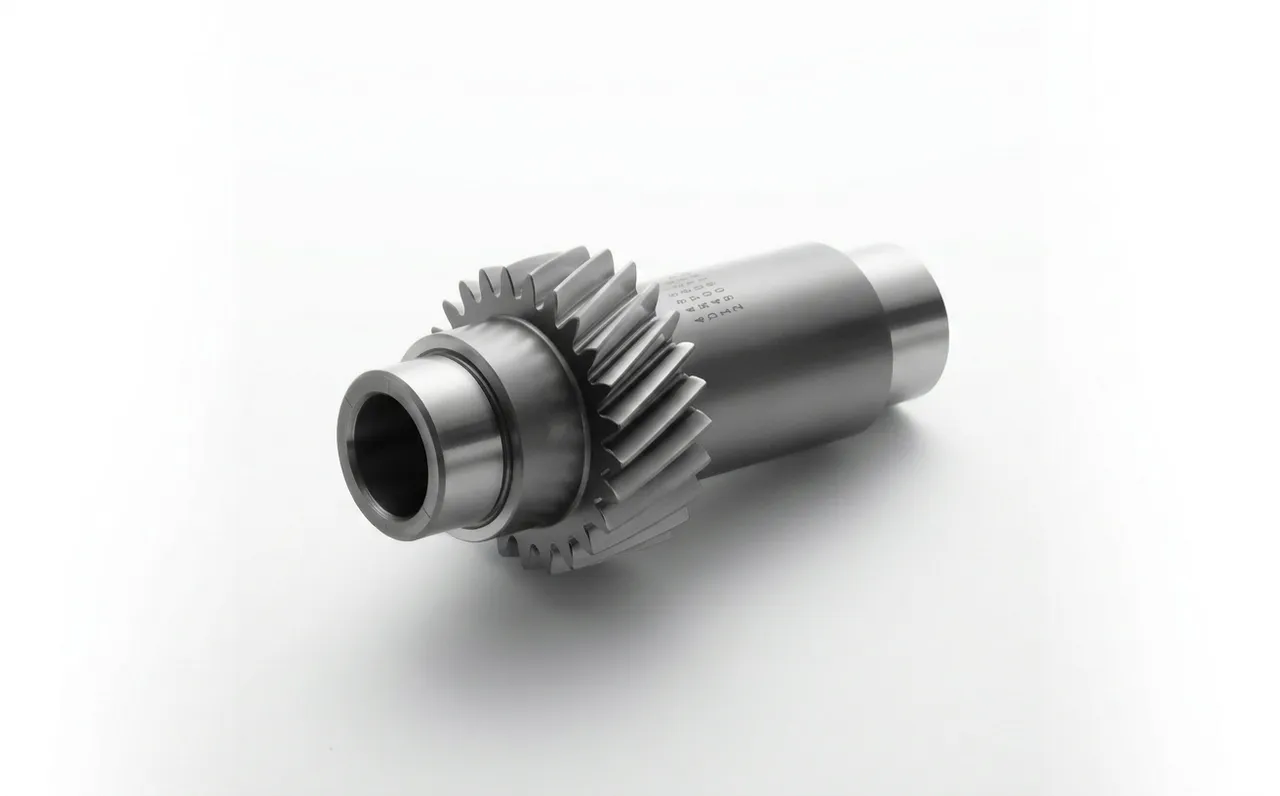

- 斜齿轮滚齿：齿面粗糙度 Ra0.4，齿形精度 DIN 7 级，可与轴体整体滚齿成型，省去二次键连接，传动更平稳。

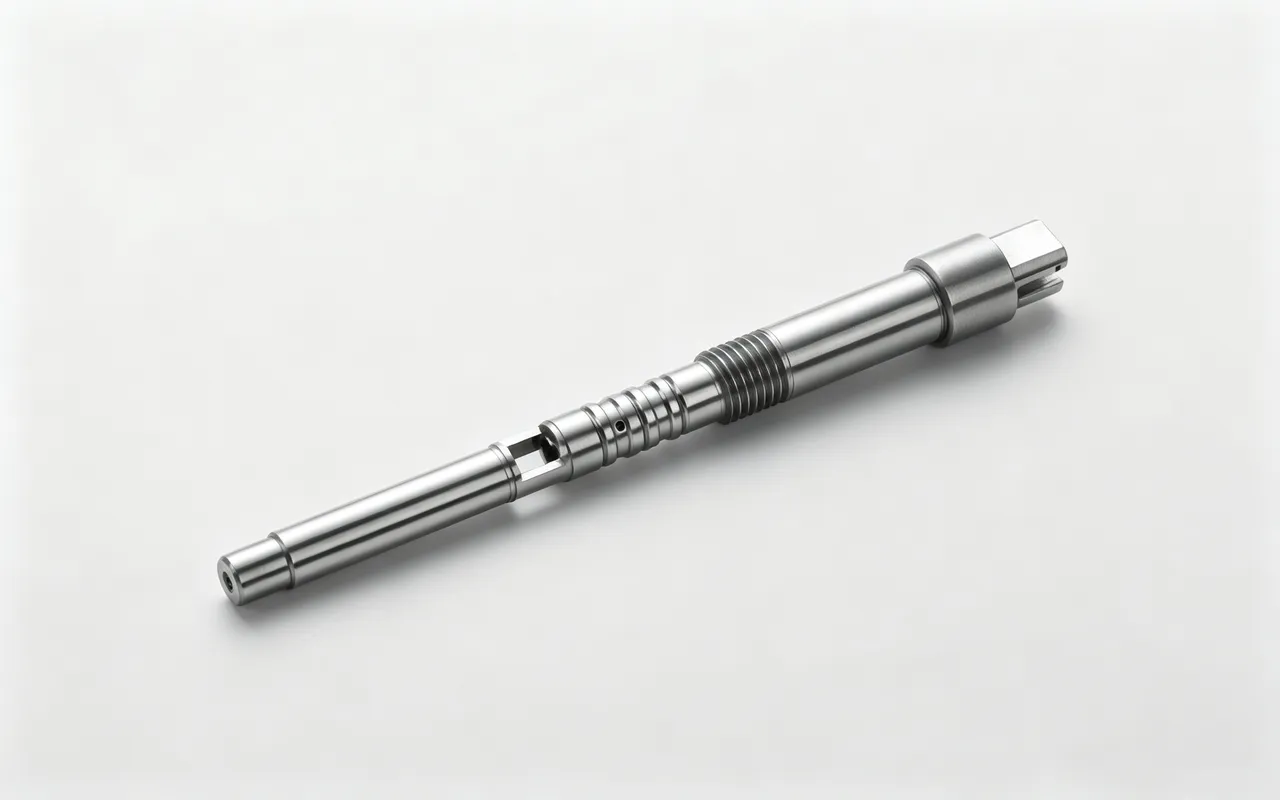

- 车铣复合一次装夹：多台阶、内孔、端面孔、方头、内外螺纹在一次装夹中完成，同轴度 ≤0.01mm、轴向窜动 ≤0.02mm，避免二次装夹误差。
- 外圆磨削精修：配合段经外圆磨削后尺寸精度 ±0.005mm，圆度 ≤0.003mm，确保轴承位与密封位装配可靠性。
