异形 / 复杂结构件
机械臂关节、医疗器械零件、复杂腔体
- 材料 钛合金TC4、不锈钢316L、铝合金7075、高温合金Inconel、PEEK
- 工艺 五轴CNC加工、车铣复合、慢走丝、电火花EDM、精密磨削
- 精度 ±0.005mm
- 交期 25-40天
产品详情
异形和复杂结构件是指几何形状不规则、多面加工、高精度要求的零部件。我们擅长车铣复合一次装夹成型 L 形三通、多管分配器、多通道阀座、薄壁支撑件等结构，三轴垂直度 ≤0.02mm、孔位 PCD ±0.03mm，可附加电解抛光、钝化、阳极氧化等表面处理，满足医疗器械、半导体、光学仪器等高端领域的精度与洁净度要求。
应用场景
- 工业机器人关节件
- 医疗手术器械零件
- 航空航天结构件
- 半导体设备部件
- 光学仪器结构件
典型尺寸范围
- 最小
- 5×5×5mm
- 最大
- 500×400×300mm
- 其他
- 重量 ≤50kg
常用材料对照
| 材料牌号 / Material Grade | 国际对照 / International Standard | 典型应用 / Typical Application |
|---|---|---|
| 钛合金TC4 | Ti-6Al-4V (Grade 5) | 航空航天、医疗植入 |
| 不锈钢316L | AISI 316L | 医疗、食品级 |
| 铝合金7075-T6 | AA 7075-T6 | 航空结构件 |
| PEEK | Victrex 450G | 医疗、半导体绝缘 |
工艺能力
- 五轴 CNC 联动加工（复杂曲面一次装夹）
- 车铣复合加工（L 形三通、回转+铣削一体化）
- 多面多孔群加工（PCD 孔位 ±0.03mm）
- 慢走丝线切割（薄壁、异形孔，±0.005mm）
- 电火花成形（深槽、盲孔、硬质材料）
- 电解抛光 / 钝化 / 阳极氧化（Ra0.4 起）

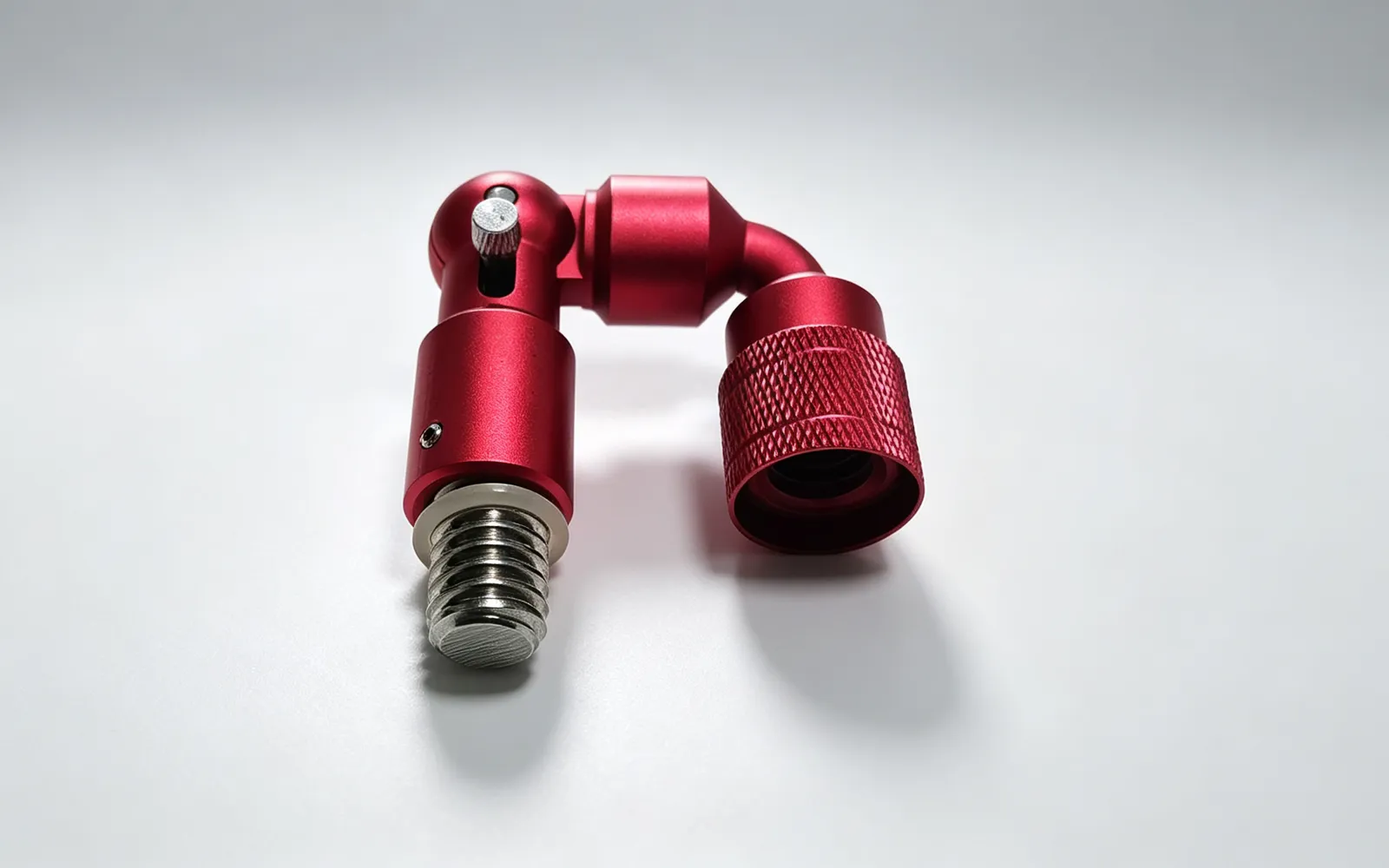

异形 / 复杂结构件 实物细节
加工实物与典型工艺特征（4 张）
01
02
03
04 常见问题
五轴加工支持怎样的复杂度？
我们配备五轴联动加工中心，可加工任意角度的斜孔、异形曲面、空间凸台斜面，一次装夹即可完成多面特征，避免多次定位误差。
微小深腔怎么加工？
深径比 1:10 以上的深腔可采用慢走丝线切割或电火花成形，钛合金/不锈钢/硬质合金均可加工。最小孔径 Φ0.3mm。
能否加工后处理（如钝化、抛光、电解）？
可以。我们提供钝化、电解抛光、镜面抛光（Ra0.4 以下）、喷砂、阳极氧化、PVD 涂层等完整后处理服务。
检测报告可以提供哪些？
CMM 三坐标尺寸报告、表面粗糙度报告、材质成分光谱分析报告、硬度测试报告、关键尺寸全检报告均可提供。
详细内容
异形 / 复杂结构件
异形和复杂结构件是指几何形状不规则、多面加工、高精度要求的零部件，通常需要多轴联动加工或特殊工艺组合完成。
核心工艺特点

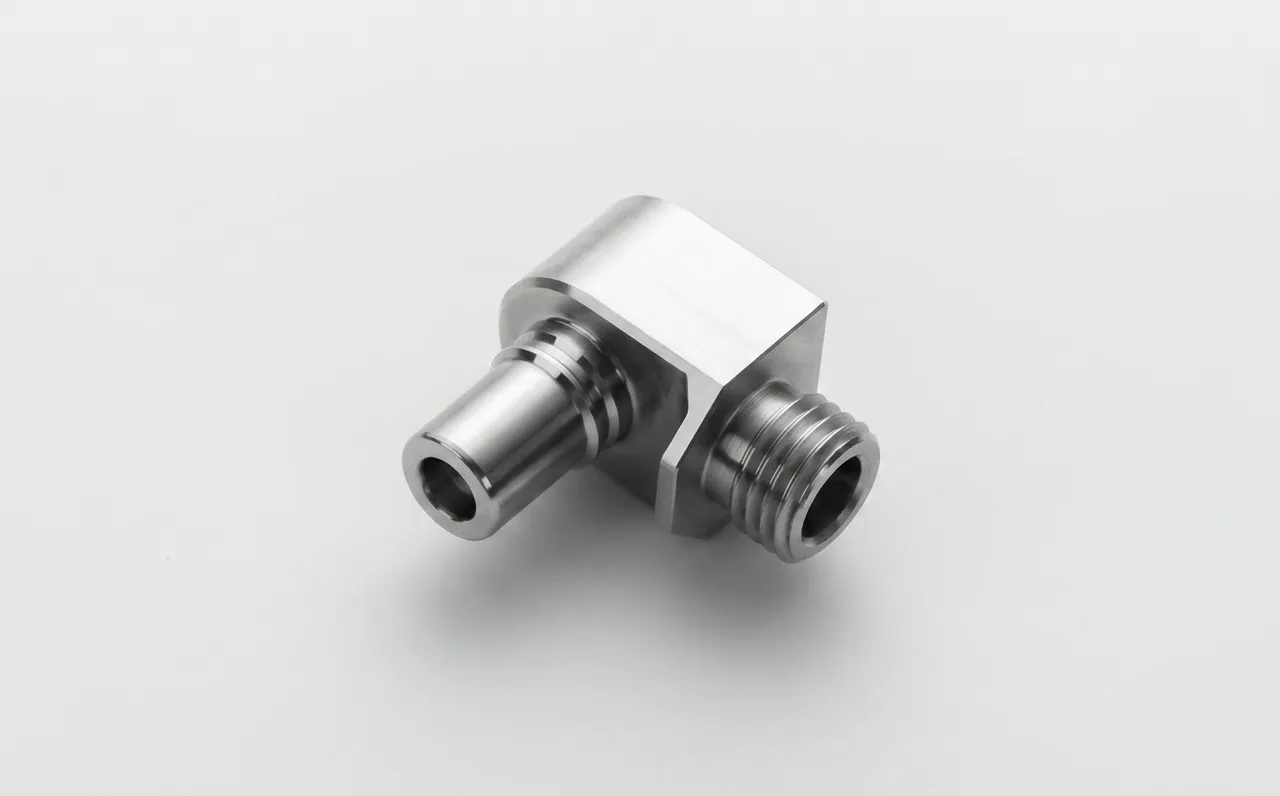

- 车铣复合一次装夹：L 形三通、多管分配器等零件通过车铣复合一次装夹完成，三轴垂直度 ≤0.02mm，避免多次装夹累积误差，特别适合流体接头与气液分配座。

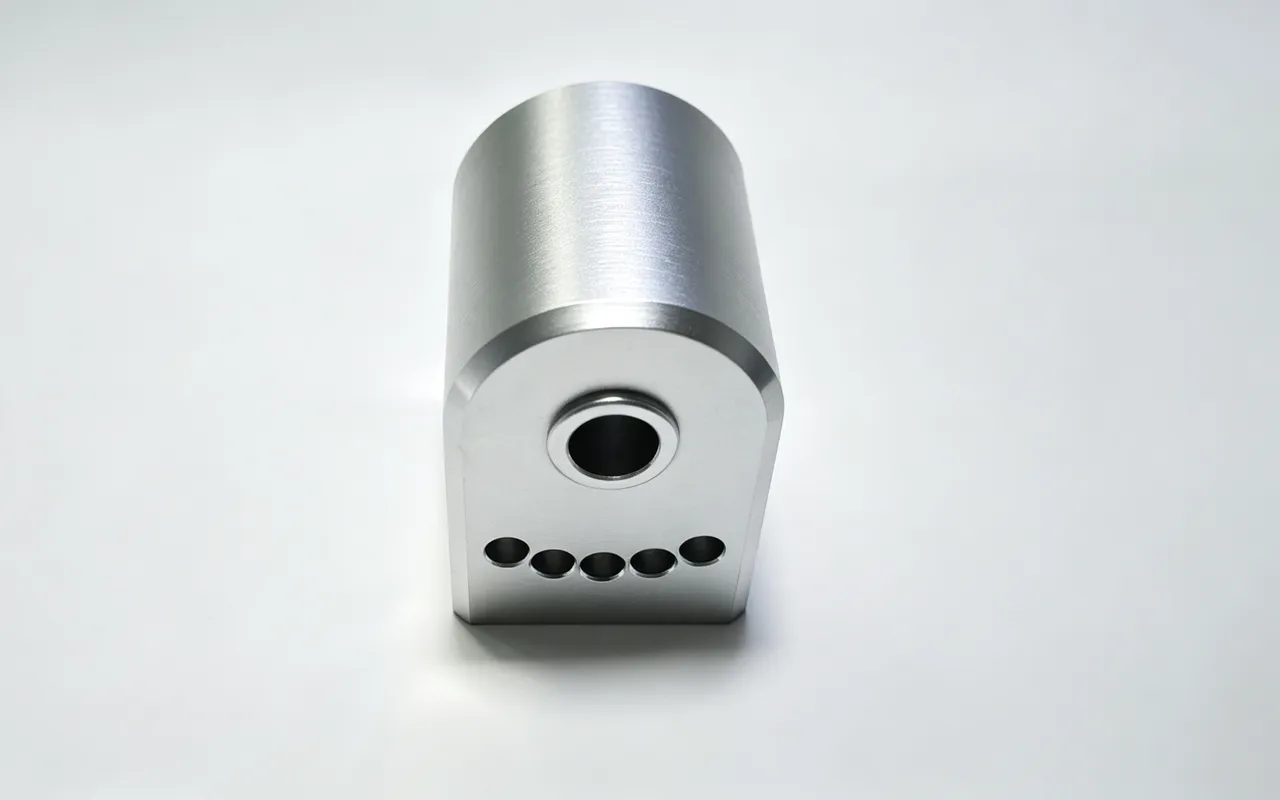

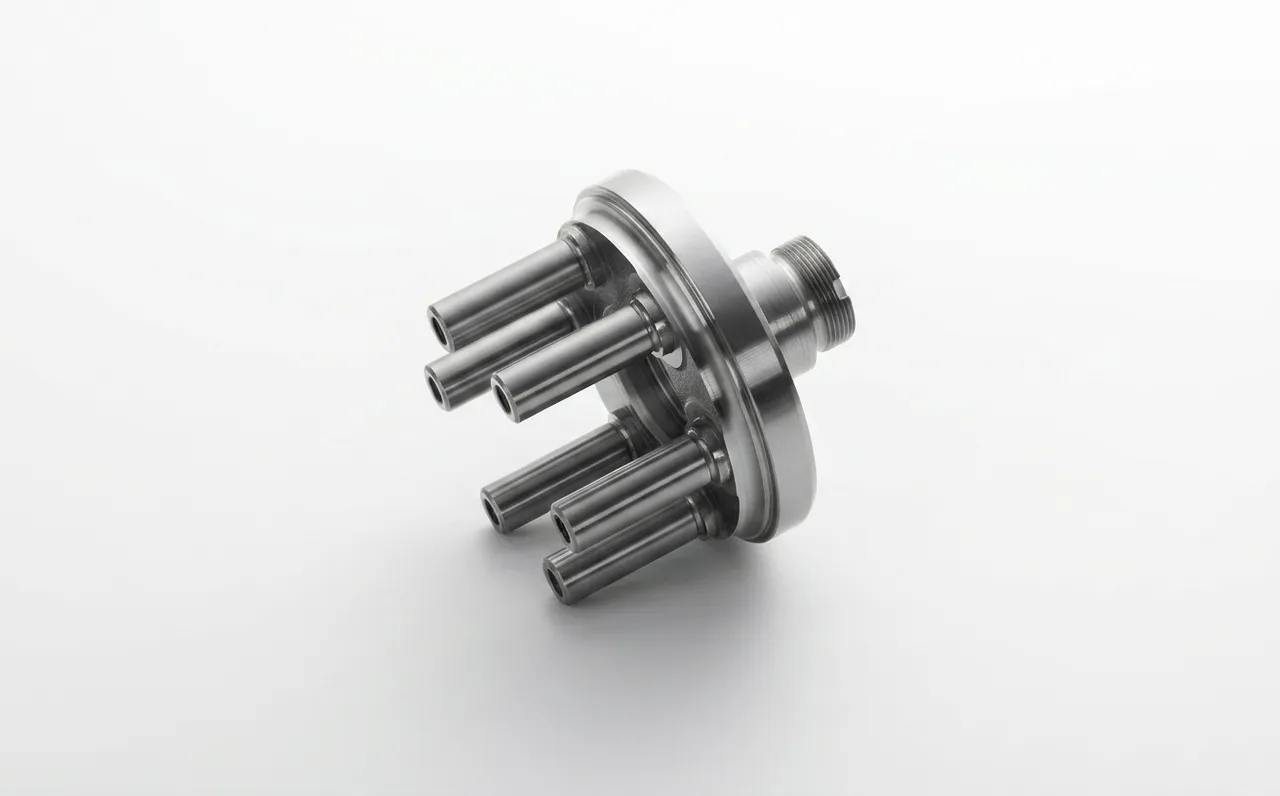

- 多孔群精确定位：端面多孔群加工采用 CNC 分度，PCD 孔位 ±0.03mm，孔径公差 ±0.01mm，可一次完成 5-12 孔群加工，适合阀座、分配器、喷头座。
- 薄壁件精密加工：细长杆、十字辐、薄壁套类零件通过低应力装夹与慢走丝线切割完成，最薄壁厚可至 0.3mm，变形量可控 ≤0.02mm。
- 表面处理一体化：支持电解抛光（Ra0.4）、钝化、阳极氧化、PVD 涂层等后处理，满足医疗洁净度（Ra≤0.8）、食品级防腐与半导体真空环境要求。
- 硬质材料加工：钛合金 TC4、不锈钢 316L、PEEK、Inconel 等难加工材料均可加工，慢走丝与电火花可加工硬度 HRC60+ 工件。
