Komponen Gear
Spur, helical, planetary, worm gears
- Material 20CrMnTi, 40Cr, SS 304, perunggu C90700, nilon PA66
- Proses Hobbing, shaping, gerinda gear, heat treatment, honing
- Akurasi GB/T 10095-2008 grade 6-7
- Lead Time 20-35 hari
Detail Produk
Gear adalah komponen inti transmisi mekanik untuk daya dan gerakan. Kami sesuaikan modul, profil, dan akurasi dari gambar atau sampel Anda — spur, helical, ring gear internal, bevel gear, dan dual-tooth composite, dengan hobbing, shaping, gerinda gear, tooth-end relief dan crowning, meraih flank Ra0,4-0,8 dan GB/T 10095 grade 6-7 (gerinda hingga 4-5).
Aplikasi
- Set gear gearbox
- Gear transmisi otomotif
- Gear alat berat
- Gear planetary servo motor
- Gear timing industri
Rentang Ukuran Tipikal
- Min
- Modul M0,5
- Maks
- OD Φ800 mm
- Lainnya
- Lebar flank ≤300 mm
Material Umum
| Grade Material | Standar Internasional | Aplikasi Tipikal |
|---|---|---|
| 20CrMnTi | AISI 4118 | Gear karburasi, paling umum |
| 40Cr | AISI 5140 | QT, beban sedang |
| Perunggu C90700 | C90700 | Roda cacing, gear geser |
| Nilon PA66 | PA66 | Rendah bising, beban ringan |
Kemampuan Proses
- Hobbing (modul 0,5-20, grade 6-7)
- Shaping (ring internal, dual gear)
- Shaping bevel gear (sudut ±10′)
- Gerinda gear (grade 4-5, Ra0,4)
- Honing flank (reduksi kebisingan)
- Tooth-end relief / crowning
- Heat treatment (karburisasi, nitriding)
Komponen Gear Galeri Komponen

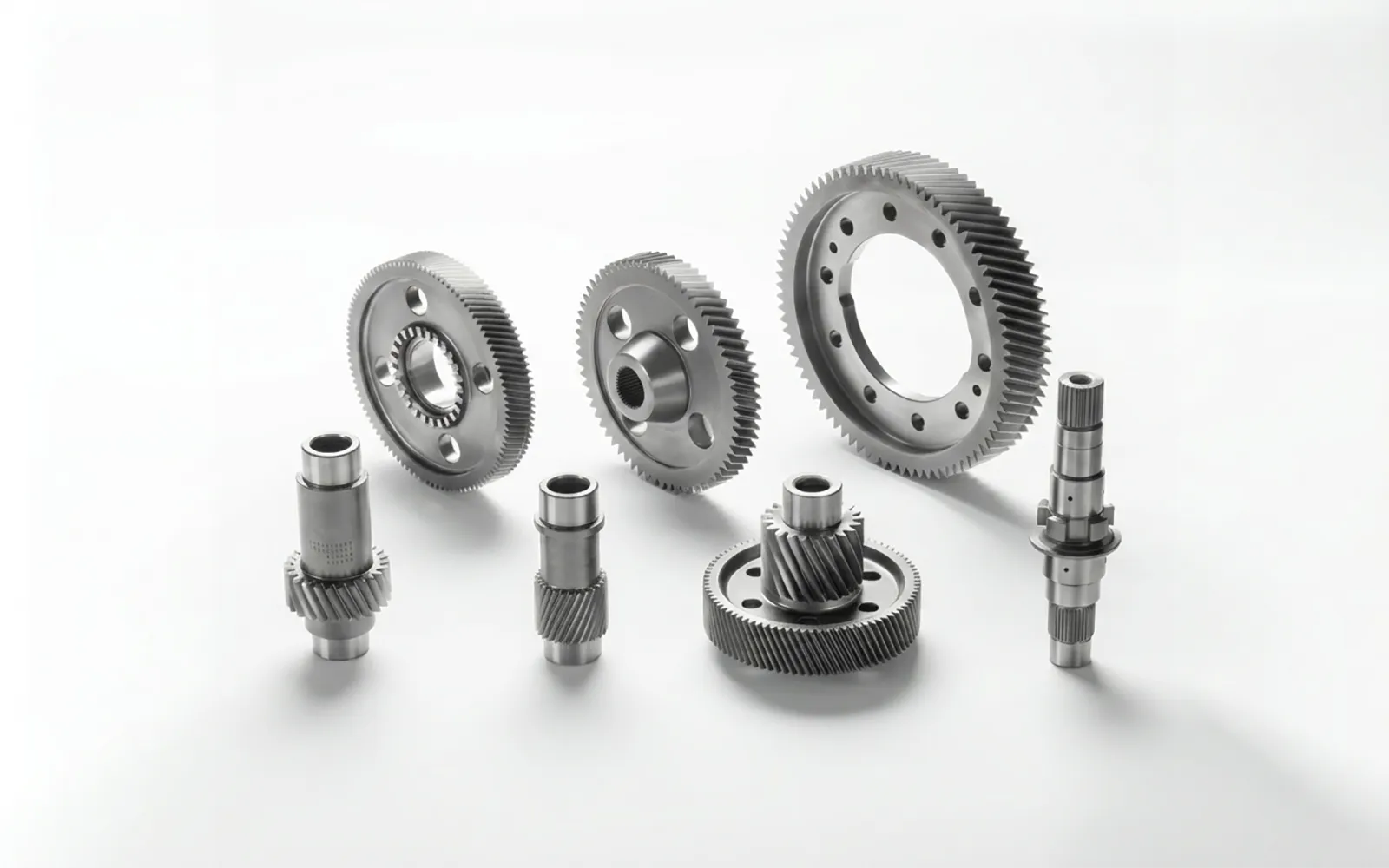

Komponen jadi dan fitur proses umum (4 foto)
01
02
03
04 Pertanyaan Umum
Grade akurasi gear apa yang dicapai?
Hobbing standar GB/T 10095 grade 6-7; gerinda hingga 4-5. Mendukung AGMA / ISO / DIN.
Bisakah gear dengan kekerasan flank HRC58-62?
Bisa — karburisasi + tempering suhu rendah menghasilkan HRC58-62 kasus dan HRC30-45 inti untuk penggunaan berat.
Apakah ada modifikasi profil gigi?
Ya — tooth-end relief dan crowning didukung, dengan software analisis profil sesuai aplikasi Anda.
Apakah batch kecil membuat biaya tinggi?
Untuk batch di bawah 100 pcs, biaya satuan lebih tinggi karena setup dan tool hobbing — pilih blank standar untuk menekan biaya.
Konten Terperinci
Komponen Gear
Gear adalah komponen inti transmisi mekanik untuk daya dan gerakan.
Kapabilitas Proses Inti

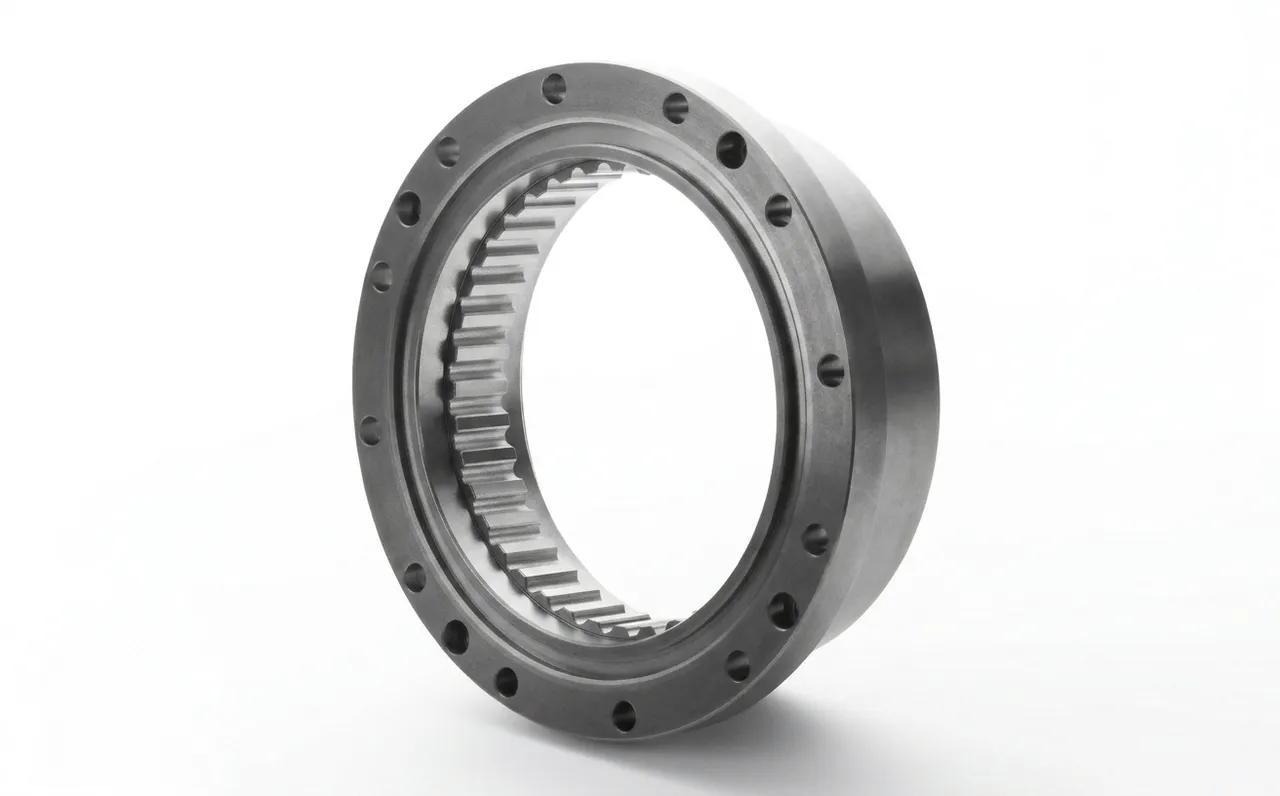

- Shaping ring gear internal: shaping internal plus PCD baut luar satu setup, runout ring-to-end ≤0,02 mm — ideal untuk ring reducer planetary dan slewing bearing internal.
- Shaping bevel gear spur: akurasi sudut cone ±10′ setelah shaping, pola kontak gigi ≥70% sepanjang panjang gigi, dikombinasikan dengan bore spline end-face satu setup.

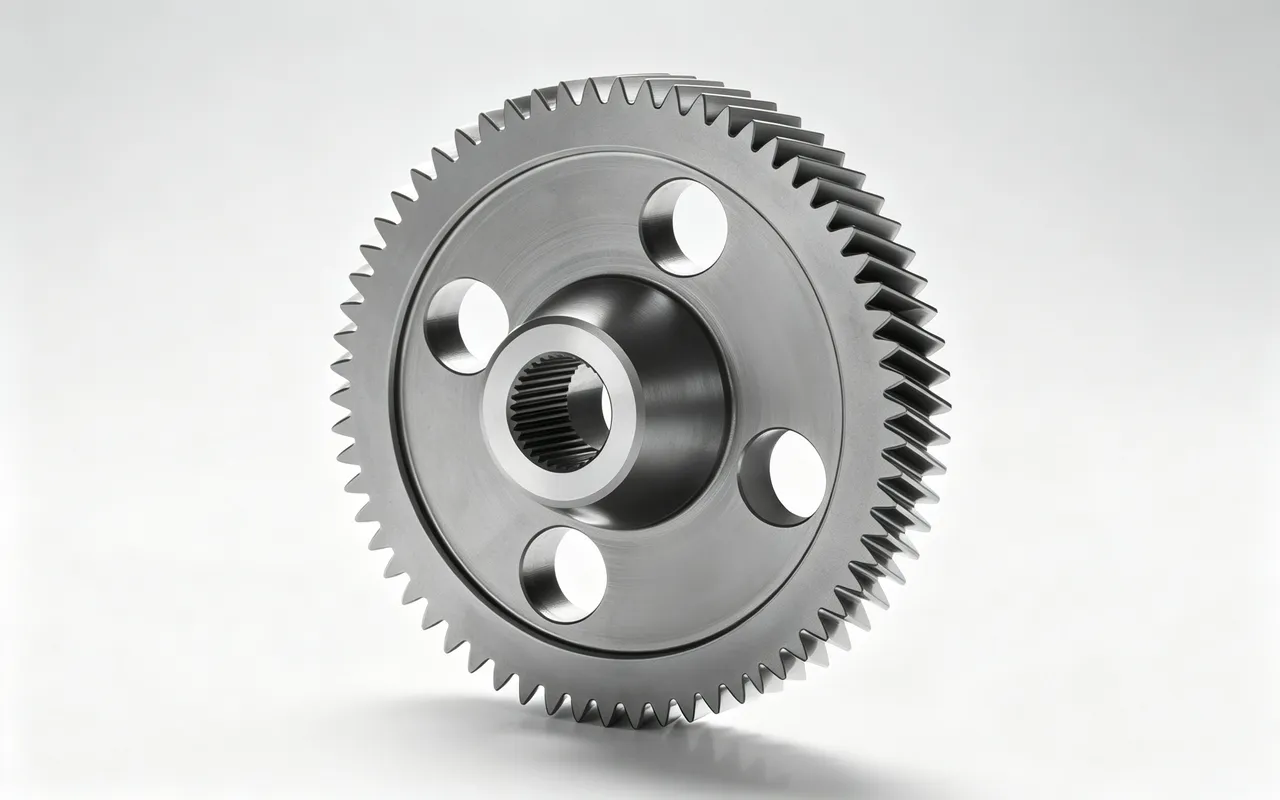

- Gear spur lubang ringan: hobbing luar + 4 lubang ringan + bore spline internal satu setup, flank Ra0,8, keseimbangan sangat baik.

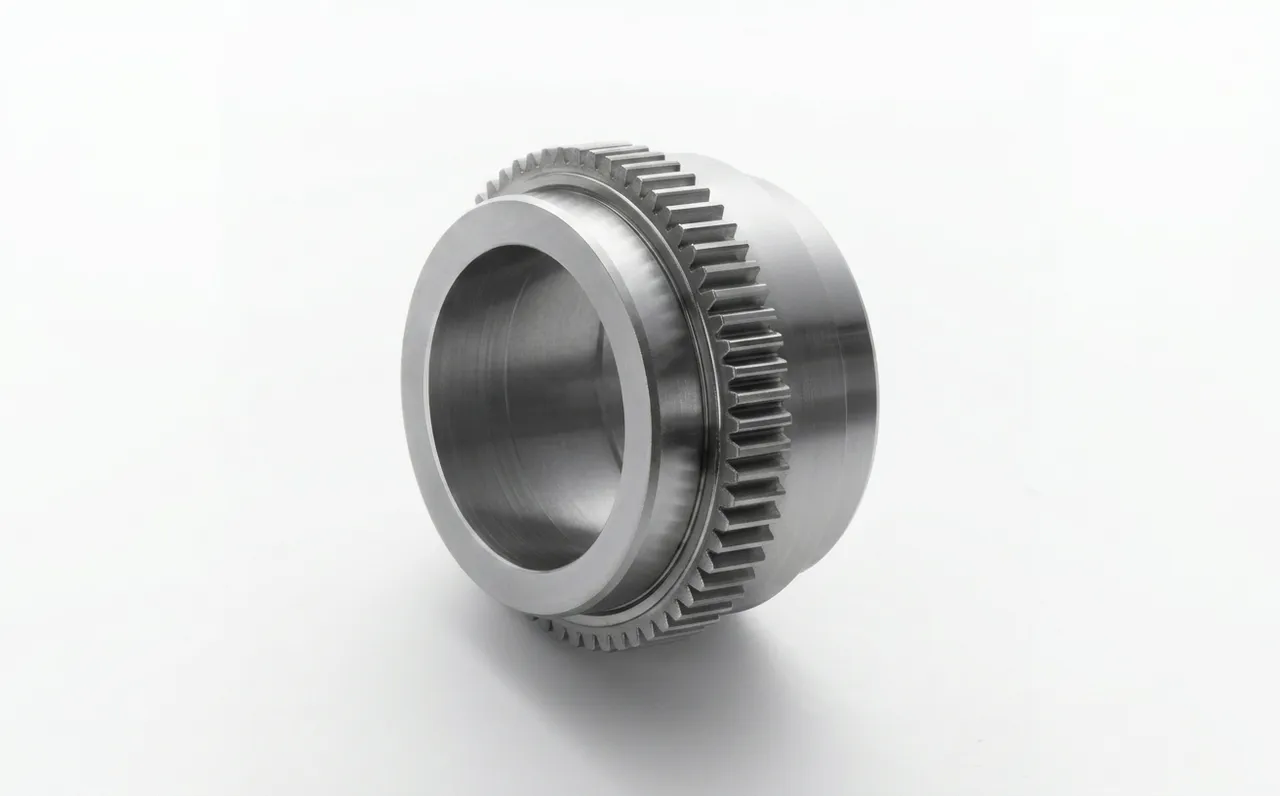

- Dual-tooth composite gear: gigi internal di-shaping plus gigi luar end-face satu setup, posisi relatif dua profil gigi dijamin mesin.
- Modifikasi profil dan honing: tooth-end relief dan crowning mengurangi impact mesh-in; honing hingga Ra0,4 menurunkan kebisingan 3-5 dB.
