Disc / Flange Parts
Flensa, end cap, piringan sambung, gasket
- Material Baja 20#, 45#, SS 304, SS 316L, Al 6061
- Proses Bubut CNC, milling CNC, drilling, tapping
- Toleransi ±0,02 mm
- Lead Time 10-20 hari
Detail Produk
Kami spesialis flensa hidraulik multi-rongga, end cap claw, end cap bermerek, dan flensa boss ulir — bubut, milling, drilling, tapping, laser engraving, dan lapping dalam satu proses. PCD ±0,05 mm, kerataan 0,05 mm, runout 0,02 mm.
Aplikasi
- Konektor flensa pipa
- End cap motor
- Piringan sambung gearbox
- Flensa sistem hidraulik
- End cover pompa
Rentang Ukuran Tipikal
- Min
- Φ50 mm
- Maks
- Φ600 mm
- Lainnya
- Tebal ≤80 mm
Material Umum
| Grade Material | Standar Internasional | Aplikasi Tipikal |
|---|---|---|
| Baja 20# | AISI 1020 | Flensa baja karbon, pipa tekanan rendah |
| Baja 45# | AISI 1045 | Flensa tekanan sedang, struktur |
| SS 316L | AISI 316L | Seal kimia, food-grade |
| Aluminium 6061 | AA 6061 | End cap ringan |
Kemampuan Proses
- Bubut CNC (OD, ID, face satu setup)
- Milling CNC (rongga, lubang khusus, face seal)
- Drilling & tapping (M6-M48, 6H)
- Counterbore / boss (PCD ±0,05 mm)
- Laser engraving (LOGO / nomor seri)
- Lapping face seal (RF, FM, TG, RJ)
Disc / Flange Parts Galeri Komponen
Komponen jadi dan fitur proses umum (4 foto)
01
02
03
04 Pertanyaan Umum
Tipe face seal apa yang didukung?
RF (raised face), FM (male-female), TG (tongue-groove), RJ (ring joint) — sesuai ASME B16.5, EN 1092-1, dan GB/T 17241.
Apakah lubang baut bisa sesuai posisi pelanggan?
Bisa — PCD, jumlah, dan distribusi lubang berapa pun; cukup layout lubang atau template.
Info apa yang dibutuhkan untuk quotation?
① OD, ID, tebal ② jumlah baut dan PCD ③ tipe face seal ④ material ⑤ kuantitas. Drawing PDF/STEP lebih baik.
Konten Terperinci
Disc / Flange Parts
Komponen disc dan flange adalah elemen inti sistem perpipaan, transmisi, dan sambungan untuk fluida, penggerak mekanik, dan struktur.
Kapabilitas Proses Inti
- Milling multi-rongga: 8 rongga kidney + 4 lubang tengah dalam satu lintasan dengan akurasi posisi ±0,05 mm — cocok untuk blok valve hidraulik ringkas dan flensa multi-port.
- Pembentukan claw / telinga: 4 telinga dibentuk satu setup, menghindari kesalahan posisi ulang — face turning Ra0,8, runout ≤0,02 mm, memastikan rakitan konsentris.

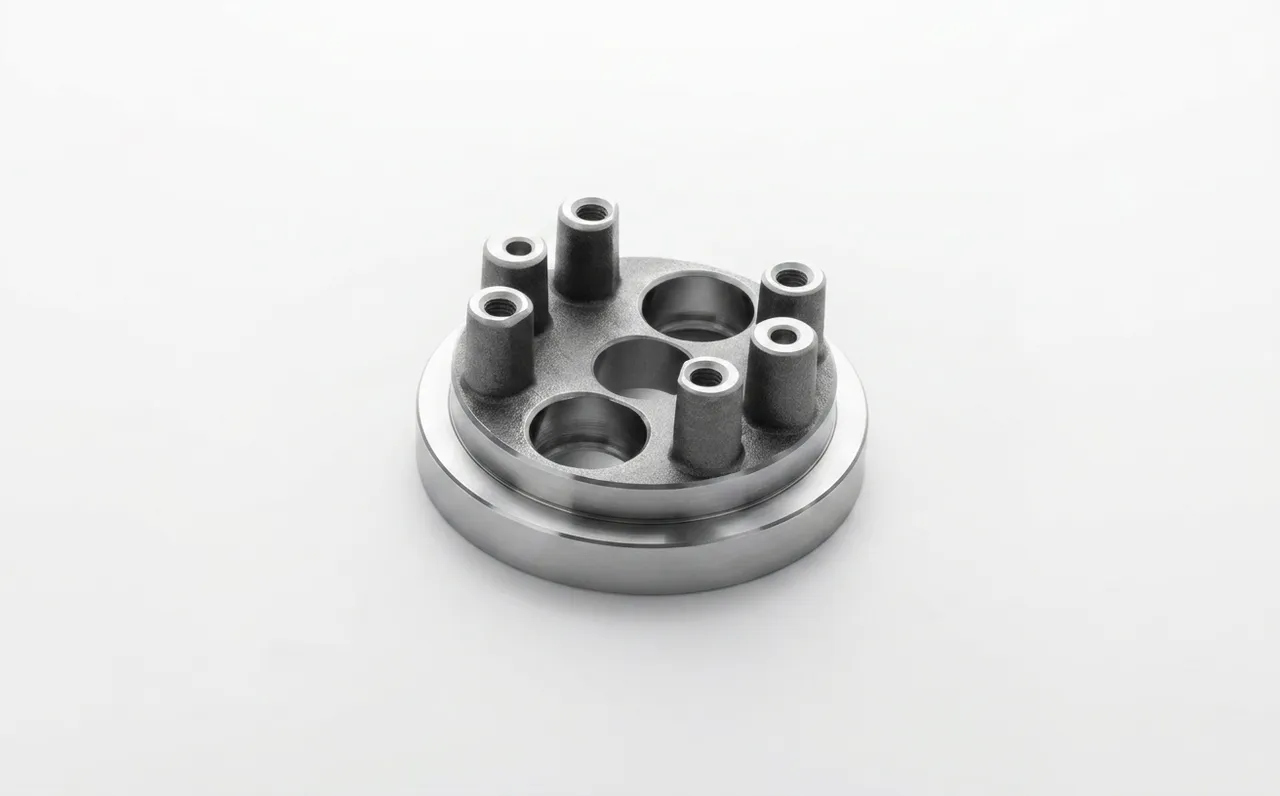

- Counterbore dan boss ulir: 8 counterbore rata untuk baut flush dan 6 boss ulir diintegrasikan dengan 4 lubang tembus; akurasi ulir 6H untuk penguncian langsung dengan sekrup pasangan.

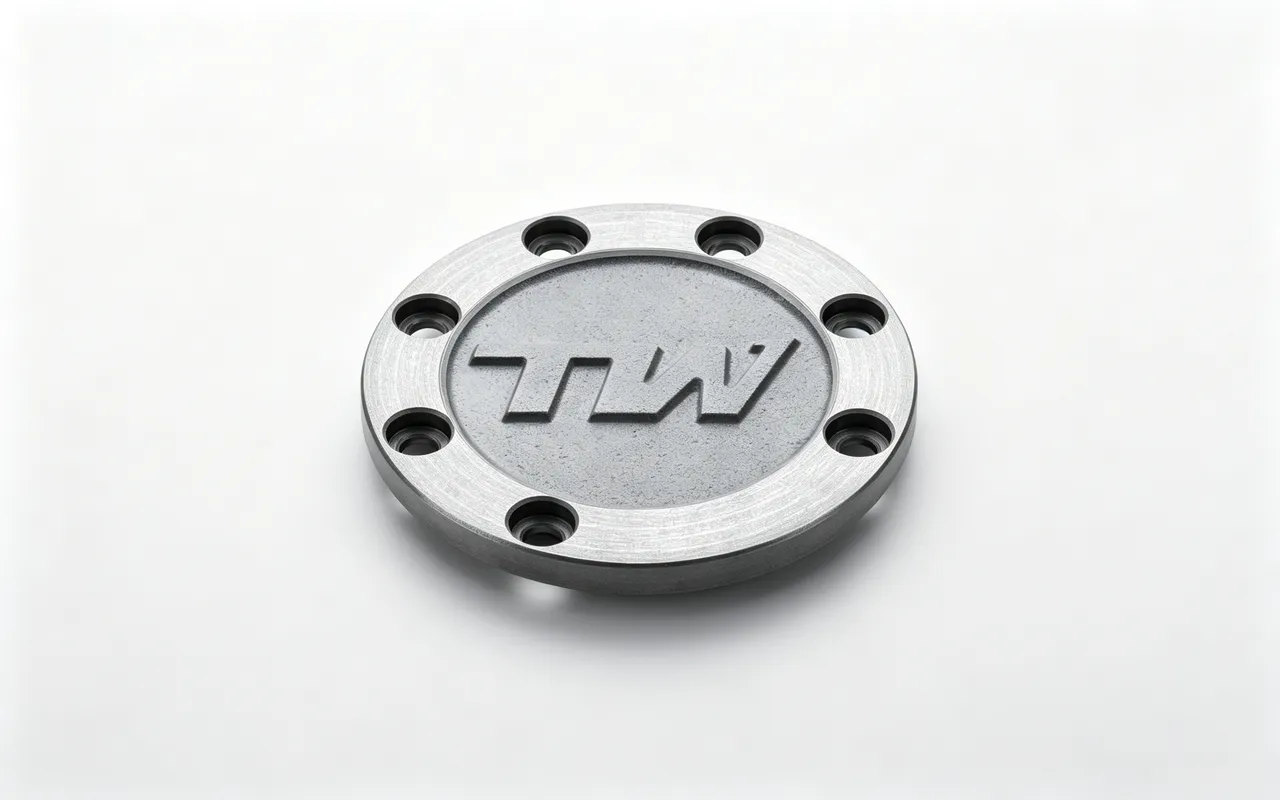

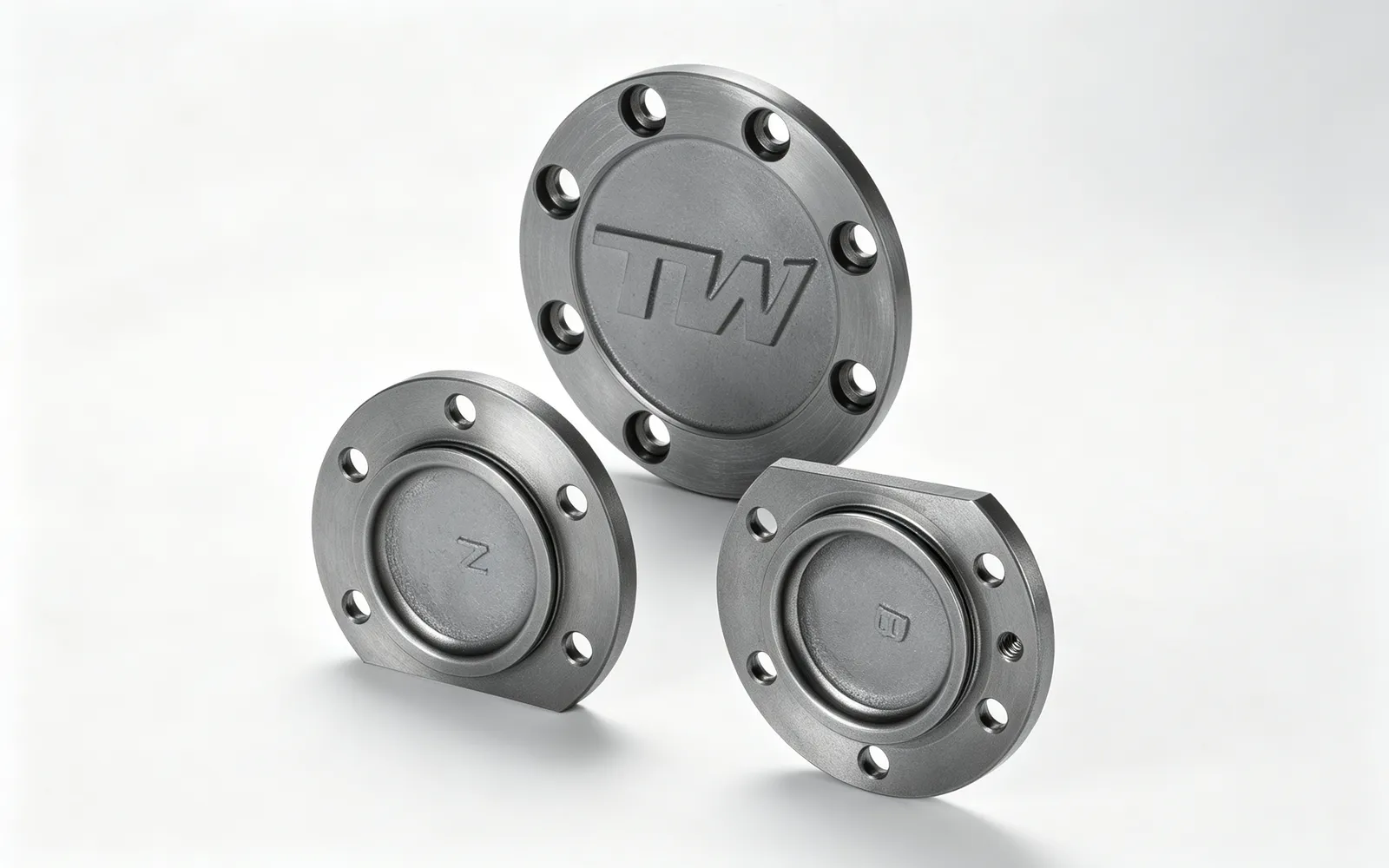

- Laser engraving merek: LOGO/nomor seri di-end-face di-engrave laser hingga kedalaman 0,1-0,3 mm yang terkontrol tanpa aus — ideal untuk end cap OEM bermerek.
- Kerataan / lapping seal: face seal di-lapping hingga kerataan ≤0,05 mm, dikombinasikan dengan tipe standar RF / FM / TG / RJ sesuai ASME B16.5 / EN 1092-1.
